反冲式自清洗过滤器

工作原理

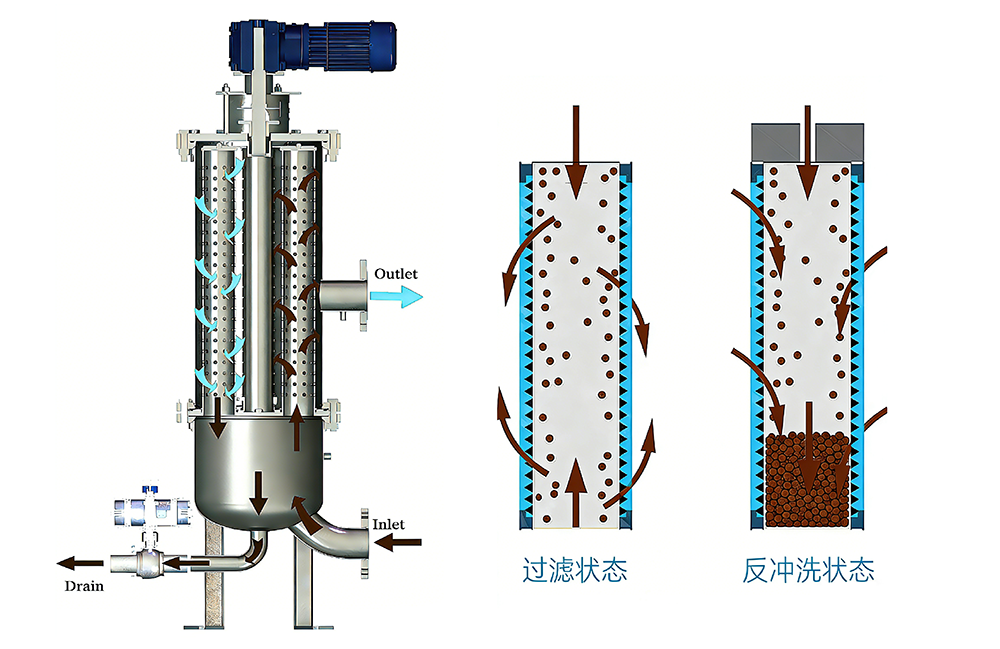

• 过滤过程：液体从过滤器进口流入，其中一部分液体从中间的分流管中进入过滤器上部，液体同时从滤元上下端口进入，透过滤元内表面在出口汇集流出。颗粒杂质被拦拦截，累积成滤饼，使进出口之间压差逐渐变大，此时滤元通量逐渐减小。

  反清洗过程：当达到设定压差或时间，自清洗程序启动，减速电机驱动反冲洗转臂对准一支滤元上下端口，打开反冲洗排污阀，与大气接通，其他滤元的部分滤液脉冲式逆向流动，同时借助滤元中间的优化元件产生的表面错流，迅速清除滤元内表面的滤饼，排出残液流入集污管道，然后关闭排污阀，清洗转臂对准下一支滤元进行反清洗。所有滤元被逐支反清洗后，一个反冲洗周期完毕。

  定位功能：减速电机驱动转轴上安装有定位盘及清洗转臂，定位盘上的每个定位孔分布与每根滤元完全对应，清洗转臂与其中一个孔定位对应，定位孔到达定位传感器感应通道时，定位传感器输出信号使电机停止转动，清洗转臂已对准一支滤元，反冲洗阀打开数秒后关闭，清洗完成，电机继续运转，下ー个定位孔再次将定位传感器导通，电机停止后清洗下一支滤元。
